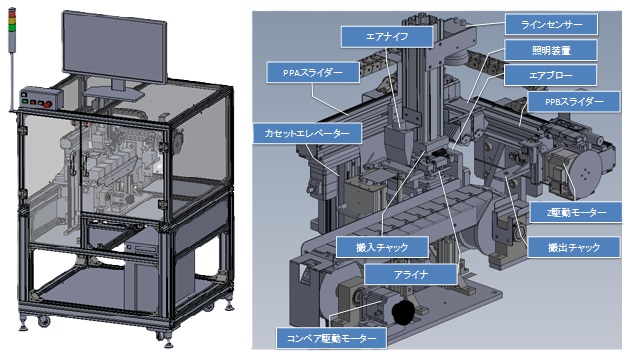

シート状基板外観検査装置

ラインセンサーでシート全面を一度に撮影し検査を行います
装置仕様
撮影画素数  6144×7350pxle ≒ 45Mpixel
撮影範囲   W60mm × H70mm
処理速度   約3.4秒/枚 (良品の場合)
照明     高輝度LEDバー照明 × 2
レンズ倍率  約0.75 × (pixel解像度:約10μm/pixel)
外形サイズ  W800mm H1160mm D700mm(突起物含まず)

特徴
・Halconを用いた画像処理で高速です。印字検査の場合1シート当たり約2,000個を3.4秒以下のサイクルタイムで検査を行います。
・基板に負荷を掛けない構造です。
・検査項目は、対象ワークに応じてカスタマイズ可能です。
・省エネ。本体(PC除く)の消費電力は500W以下です。AC100Vで作動します。


シート状基板外観検査装置の動画がご覧いただけます
