電子部品・半導体等外形寸法測定に

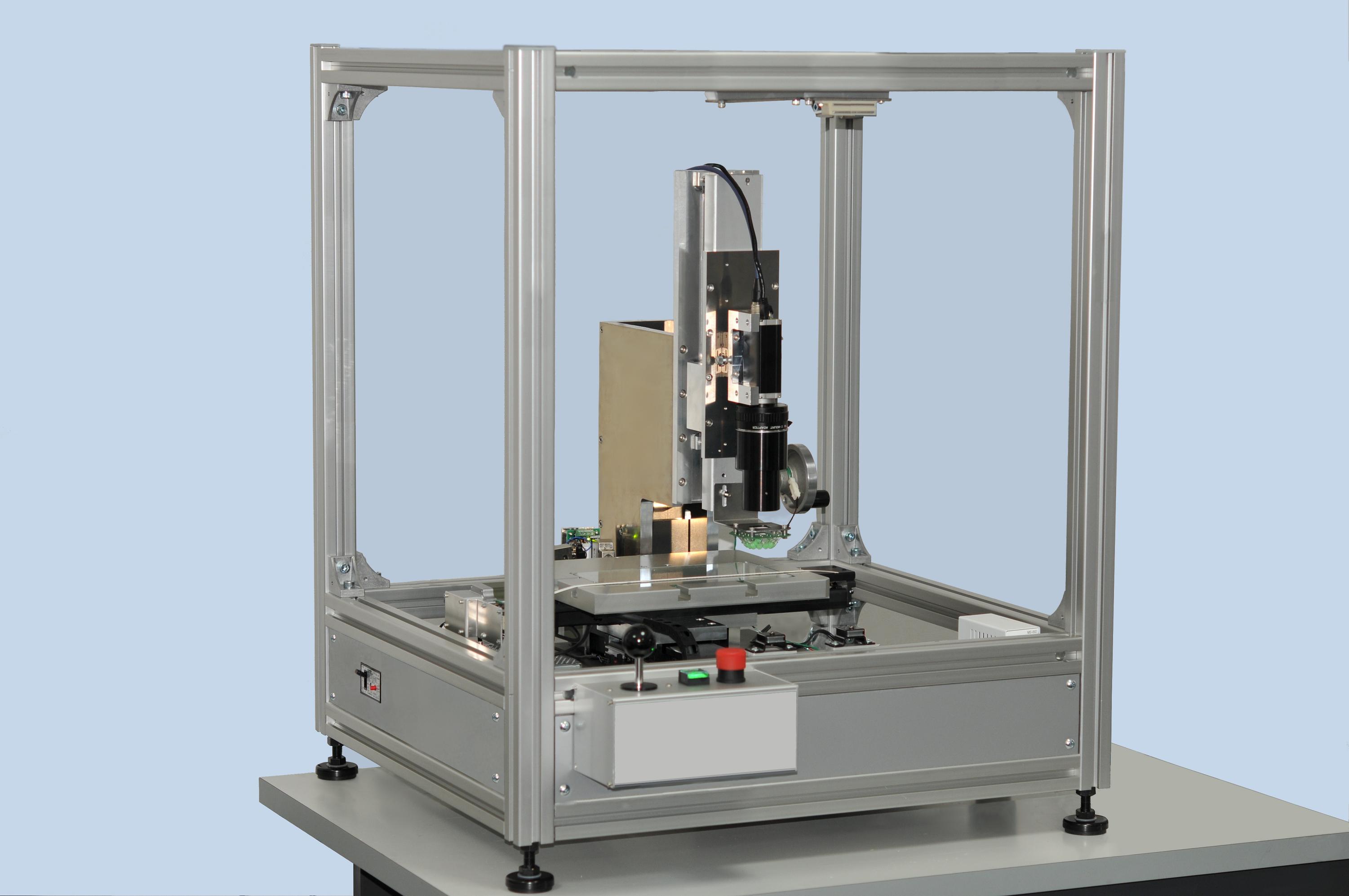

画像二次元寸法測定機 IMS-1000

工程内での寸法測定検査を正確かつスピーディに
実施して検査工数を大幅に低減
測定装置仕様(PC及びモニタ除く)
外形寸法    W700 D700 H800
消費電力    200W
重量      約70Kg

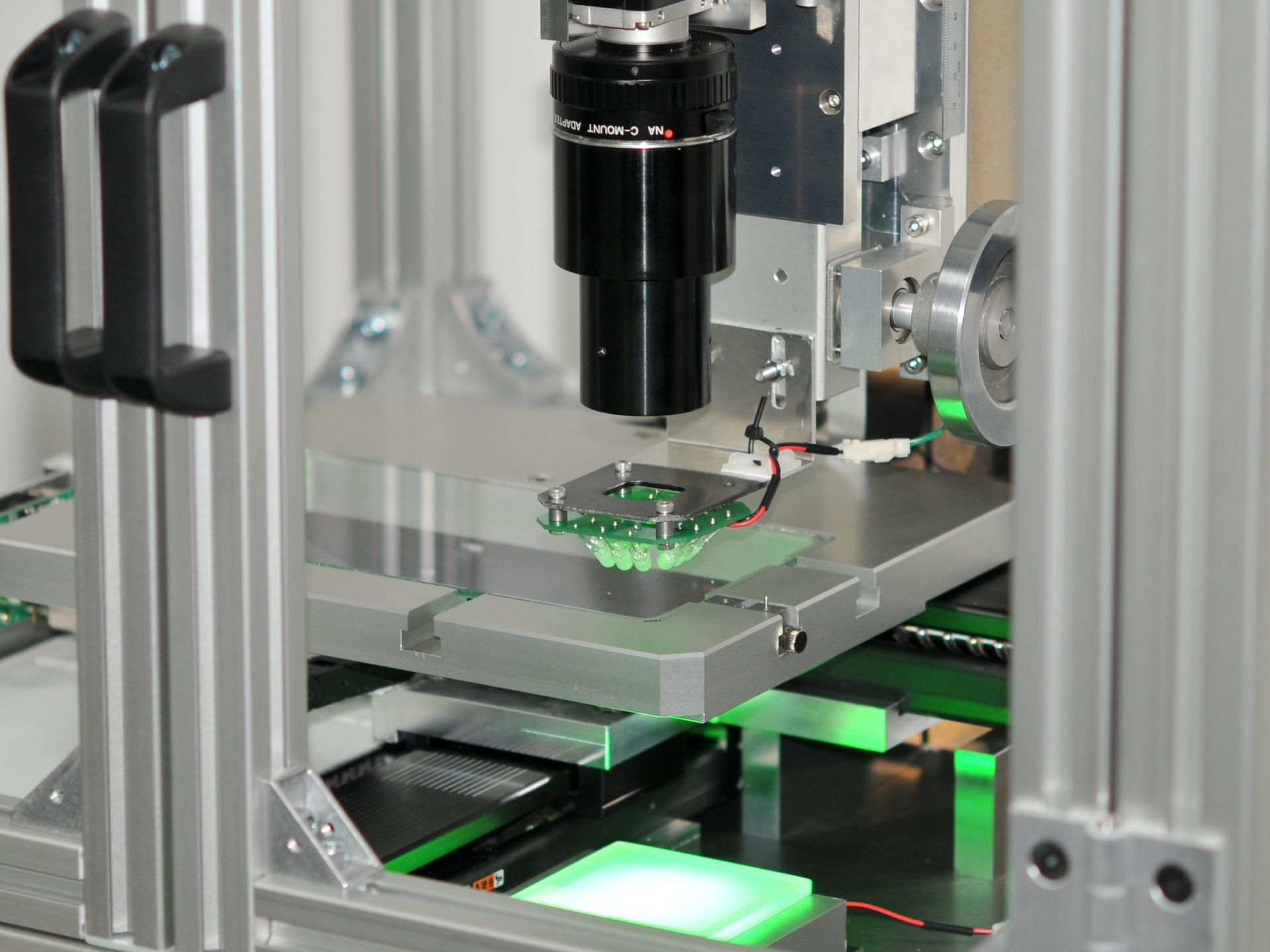

ステージ    X 180o 自動
 ストローク  Y 100o 自動
        Z 50o 手動
照明      上面 LED斜光照明
        背面 LED透過照明
カメラ     画素数     500万画素(2448×2050)
        センサーサイズ 2/3型
画素ピッチ   3.45μm
レンズ     テレセントリック
画像処理部   MVTech Halcon

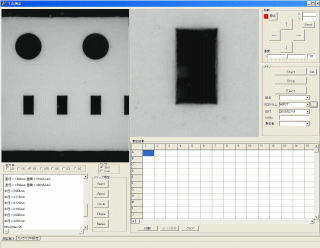

画像処理ソフト 自社開発オリジナル
・測定プログラムを作成しておけば、測定は、ワークをセットしてスタートボタンを押すだけで自動実行します。
・測定プログラムは19種のマクロコマンドで柔軟に作成できます。
・統計量計算、データの蓄積機能を標準で装備しています。


IMS-1000のカタログ
 (PDFでご覧いただけます)

動画がご覧いただけます
