高速&ローコスト
テーピング品外観検査装置 ATI-1

現場のニーズから生まれた自動検査装置
外観検査の作業負担を大幅軽減

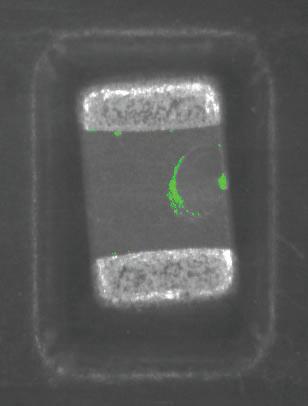

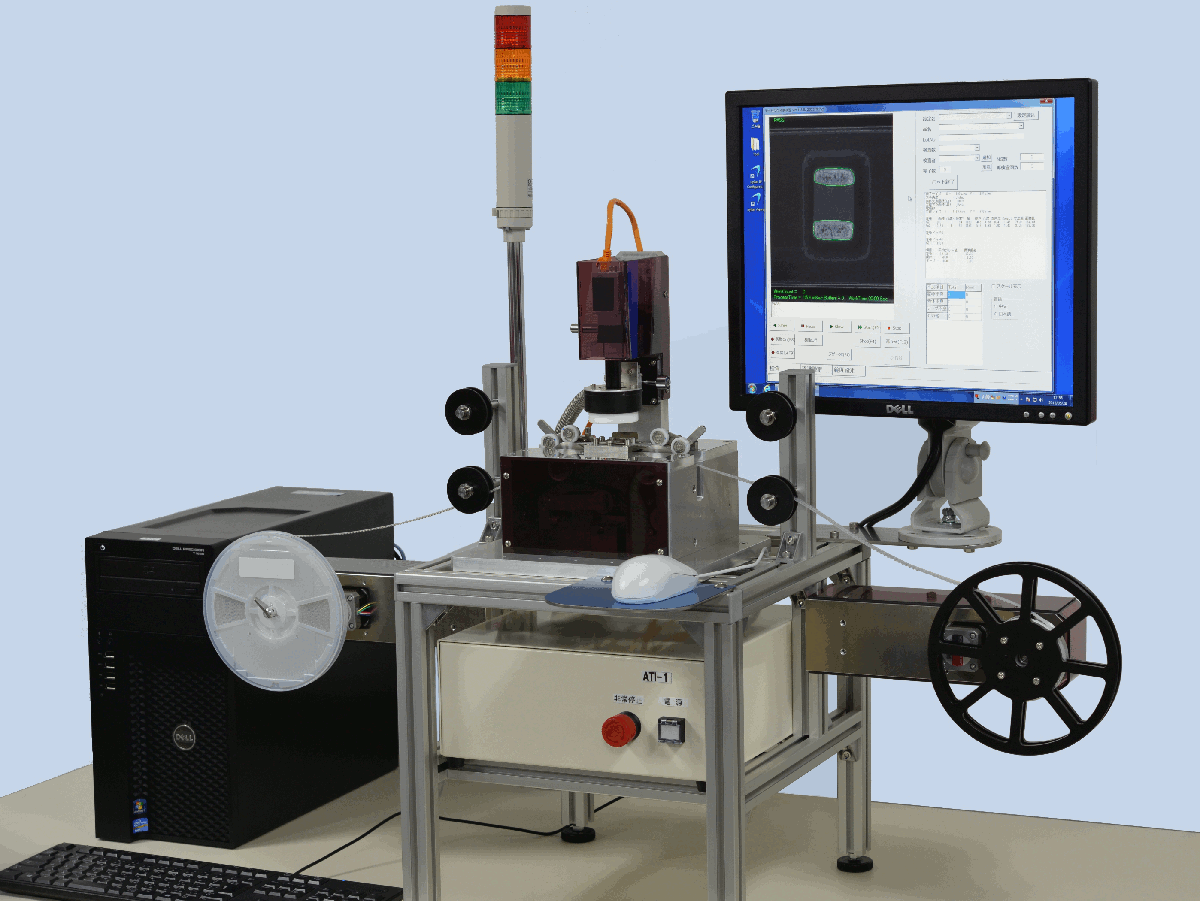

外観検査装置全体 検査画面 検査画面イメージ チップイメージ
装置仕様
対応テープ幅  (12mm),8mm,(4mm)
送りピッチ   (8mm),4mm,(2mm),(1mm)
対応リール   180φ,330φ,520φ
検査速度    50pcs/sec
カメラ     VGA 60fps
検査項目    端子各部寸法、端子間隔、ワーク有無、捺印有無
         パッケージ面の傷、他
搬送      パルスモーター駆動、(リールtoリール巻取り機)
用力      AC100V Max.400W
サイズ     装置本体 W300mm(1100mm) H430mm D300mm
        ※()内はオプション

開発コンセプト
人間と機械、それぞれの長所を生かします








 機械による自動検査は、すべての検査品について同じように検査を行います。設定された条件の範囲であれば人のように見逃しなどはありません。しかし、人のように柔軟に検査したり、微妙な不良を検出する能力はありません。 一方、人は疲れたり、集中力の低下などによりむらがあります。

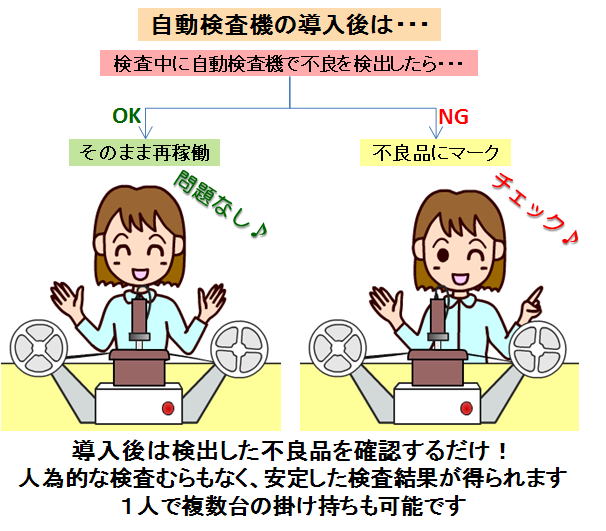

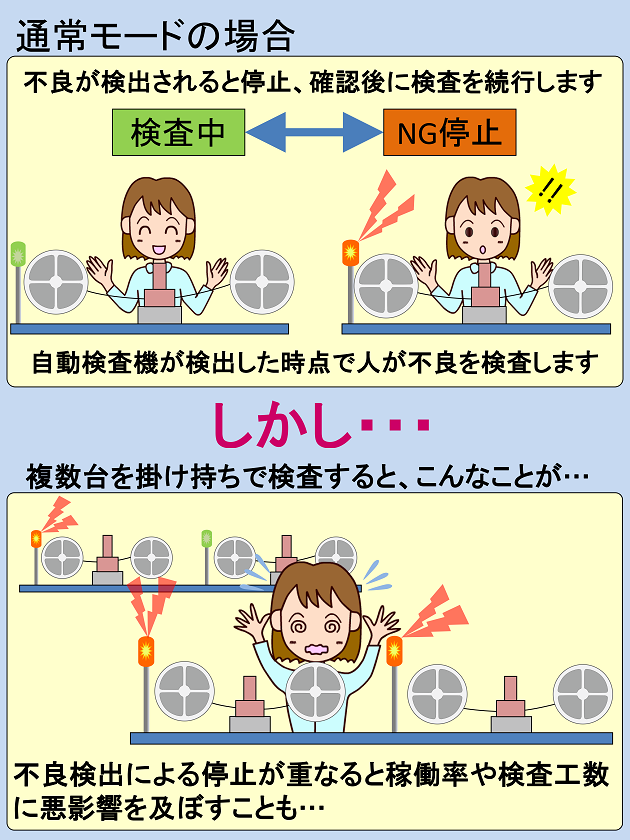

 このテーピング品自動検査装置は不良の候補があると停止し、人の判断を待ちます。 検査員は良否の判断をする事だけに集中でき、作業の負担は大幅に軽減します。
 このように自動機の高速検査と人の高度な判断力を協調させることで理想的な検査を実現できます。

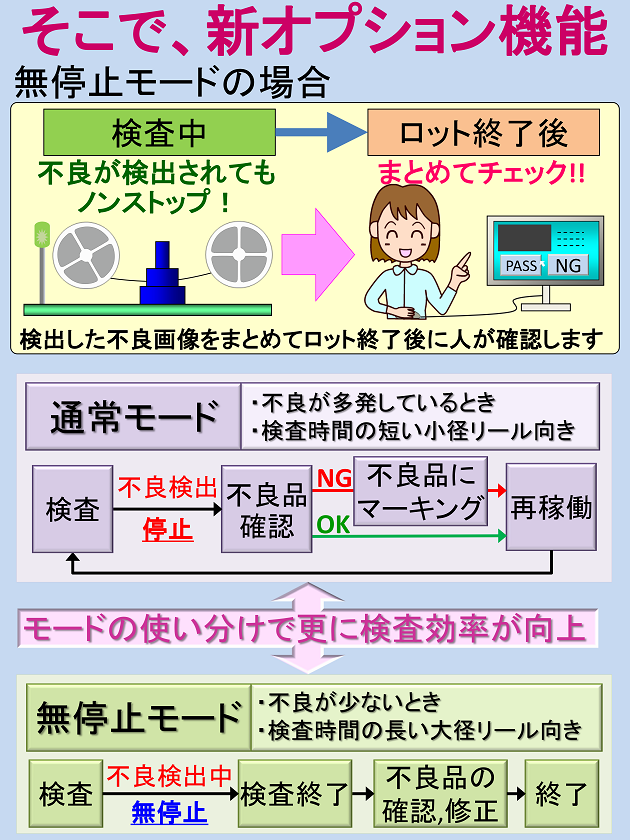

新オプション機能 無停止モード
 無停止モードは、NG発生時に停止せず、リール終端まで連続して検査をするモードです。検出したNG品は、画像を記録しておき、1リール終了後に検査オペレータがまとめて記録した画像を確認します。確認した画像に再検査が必要なものがあった場合、その部分まで自動的にリールを巻き戻し停止します。
このオプション機能によりまとめてNG品の確認ができるので、検査員が常駐しなくても検査機が判定待ちで停滞することもなく、判断ムラもなくなります。





無停止モードの動画がご覧いただけます





ATI-1のカタログ(PDFでご覧いただけます)

動画がご覧いただけます
