アキシャルダイオード検査装置

 CCDカメラで4方向から外観検査を行い、不良品を検出した場合は次段の
修正ポジションで自動停止します。
 その際、記録してある4面の画像と不良個所をモニターに表示して、確認する
ことが可能です。

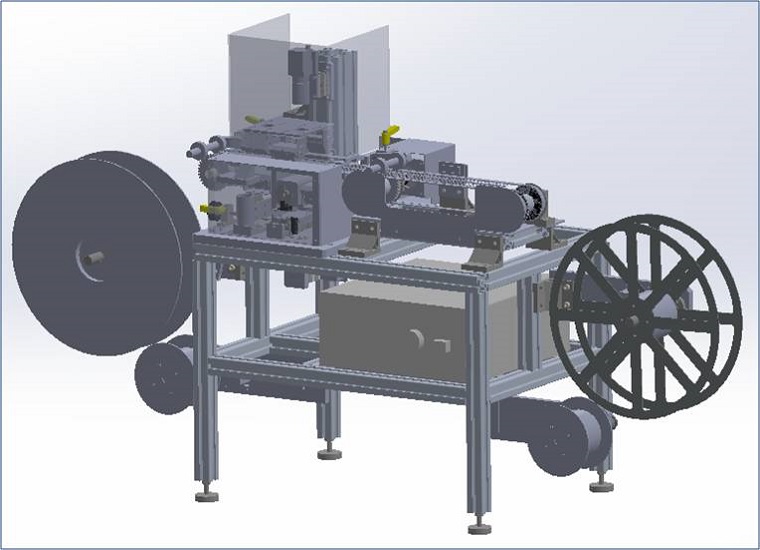

イメージ


装置仕様
カメラ
処理速度
照明
画素解像度

対応リール
対応ピッチ
外形寸法
5Mpixcel×2(ラジアル方向) 1.3Mpixcel×2(アキシャル方向)
12pcs/sec(5mmピッチの場合)
高輝度LEDバー照明 × 8
ラジアル方向: 約12μm/pixcel 撮影範囲 W32mm×H24mm(5mmピッチで6個同時撮影)
アキシャル方向:約12μm/pixcel 撮影範囲 W12mm×H12mm(5mmピッチで2個同時撮影)
φ330mm
5mm 及び 10mm
W1300 H625 D350 (リール含まず)

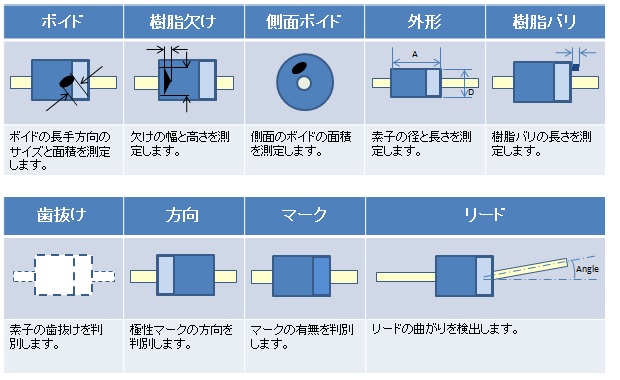

検査項目




アキシャルダイオード外観検査装置の動画がご覧いただけます
